用 途
T35型軸流通風機是替代30K4型風機的新產品，T35主要是為一般工廠、倉庫、辦公室、住宅等場合的通風換氣或加強暖氣散熱之用，若將機殼去掉，也可作自由風扇，亦可在較長排氣管道內間隔串聯安裝，以提高管道中的風壓。T35型軸流風機是在國外同類產品的基礎上，通過模型試驗研究，確定了風機葉型，采用了圓筒型輪轂結構，同時對電機進行了改型設計，減少了流動損失，因而使風機效率出口按圓面積計算提高到77%，按出口環面積計算提高到89.5%，噪聲比A聲降低了3.6dB，又增強了葉根處的強度，避免了葉片斷裂現象。
BT35型防爆軸流通風機主要是排送含有易燃、易爆但無腐蝕性之氣體，電機須用防爆電機，開關用防爆開關或遠離易爆點，在易爆區域內電線不許有接頭。
通過T35、BT35風機的氣體應無腐蝕性及顯著粉塵，其溫度不得超40℃。
BFT35主要是排送易燃易爆且有腐蝕性之氣體，但溫度不得超過60℃。
型 式
本系列產品按葉輪直徑不同共分為十三種機號，依次排列為№2.8、3.15、3.55、4、4.5、5、5.6、6.3、7.1、8、9、10、11.2等。每一種機號又可安裝15度、20度、25度、30度、35度等5種角度。
本系列產品均采用葉輪直徑裝在電動機軸上的直聯結構。在葉輪圓周速度不超過60m/s條件下配用三種轉速：2900、1450、960r/min，面對進風口方向看葉輪為逆時針轉動，進氣方向在葉輪端。
風機出廠前，均經運轉試驗，確保運轉平穩。
結 構

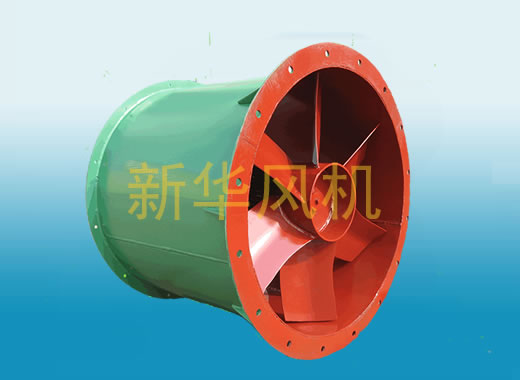

T35、BT35風機主要由葉輪、機殼、集風器等三部分組成。
BFT35風機主要由葉輪、機殼、集風器等組成，它們均為玻璃鋼制成。支架是由型材制造，與風筒連接。
葉輪部：由葉片和輪轂組成，葉片均采用薄鋼板制成，且按選定之安裝角焊于輪轂上。
機殼部：由風筒，支架組成，均采用薄鋼板及型材制成，風筒為圓筒型，與葉輪之間有一定間隙。(BT35風機風筒內圓鉚接鋁襯，用以防爆)。
集風器部：由集風器法蘭、集風器組成。集風器為圓弧流線型，可減少氣流入口的損失，由薄鋼板制造。
性 能 與 選 用
性能表中風機性能均指標準狀況(溫度20℃、相對濕度50%，大氣壓力101.3×103pa，氣體密度1.2kg/m3)的空氣性能。在非標準狀況下工作時，須換算成標準狀況下的風機性能，再查性能表選取風機機號和轉速。如需改變風機轉速，其性能應按下式計算：
Q=Q0
(m3/h)
P=P0
(Pa)
P=P0
（KW）
如果轉速不變，其性能可用下列公式計算：
Q=Q0(m3/h)
P=P0
=P0
-
(Pa)
P=P0= P0-（KW）
式中：
Q、P、P、n：使用條件下所產生的風量、風壓、主軸功率和轉速；
Q0、P0、P0、n0：標準狀況下選擇的風量、風壓、主軸功率和轉速；
t:使用條件下的介質溫度；
P1：實際使用條件下大氣壓力(Pa)；
ρ：實際使用條件下的空氣密度(Kg/m3)；
ρ0：標準狀況下空氣密度為1.2Kg/m3；
通風機風量Q、風壓P、主軸轉速n、軸功率P四者均有固定關系，其中有一數值變更，其它三數值皆受其影響，其變化關系如下：
五、使用、安裝與維護
(1)安裝
1安裝前應詳細檢查通風機是否因包裝運輸損壞變形，如有損壞變形，待修理后，方可進行安裝。
2安裝時要注意檢查各連接部分有無松動，葉片與風筒間隙應均勻，不得刮碰。
3連接出風口的管道重量不應由風機的風筒承受，安裝時應另加支撐。
4在通風機進風口端必須裝集風器，希望裝置防護鐵絲網。
5風機底座必須與地基平面自然接合，不得敲打底座強制連接，以防底座變形，安裝時應校正機座，加墊鐵片，基本保持水平位置，然后擰緊地腳螺栓。
6安裝完畢后，必須先進行試驗，特運轉正常后，方可正式使用。
(2)維修
1流過通風機的空氣必須清潔干燥，不得混有雜質和過多的水蒸氣。
2通風機不準吊裝，在長期閑置重新使用時必須檢查各連接部分是否牢固可靠，轉動是否靈活，并經試轉后方可正式使用。
3經常注意風機運轉中有無異常聲音，振動是否加大，發現不正常情況時，應及時進行檢修。
T35、BFT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
2.8 |
280 |
42.5 |
2900 |
15 20 25 30 35 |
1224 1742 2560 2495 2778 |
128 141 143 165 186 |
0.64 0.68 0.69 0.68 0.64 |
0.068 0.100 0.147 0.168 0.224 |
0.078 0.115 0.169 0.193 0.258 |
YSF-5622 -5632 -5632 -6322 -6332 |
0.12 0.180 0.180 0.350 0.370 |
|
21.5 |
1450 |
15 20 25 30 35 |
613 873 1133 1251 1392 |
32 35.2 35.7 41.2 46.6 |
0.64 0.68 0.69 0.68 0.64 |
0.0085 0.0126 0.0163 0.0210 0.0282 |
0.0097 0.015 0.019 0.024 0.032 |
YSF-5014 -5014 -5014 -5024 -5024 |
0.025 0.025 0.025 0.040 0.040 |
||
|
3.15 |
315 |
47.8 |
2900 |
15 20 25 30 35 |
1944 2681 3418 3753 4155 |
170.1 186.6 189.2 217.7 247.0 |
0.67 0.71 0.72 0.71 0.67 |
0.137 0.196 0.250 0.320 0.425 |
0.158 0.225 0.288 0.368 0.489 |
YSF-6312 -6322 -6332 -7122 -7122 |
0.180 0.250 0.370 0.550 0.550 |
|
23.9 |
1450 |
15 20 25 30 35 |
972 1340 1709 1877 2078 |
42.5 46.6 47.2 54.9 61.7 |
0.67 0.71 0.72 0.71 0.67 |
0.017 0.024 0.031 0.040 0.053 |
0.020 0.028 0.036 0.046 0.061 |
YSF-5014 -5024 -5024 -5614 -5624 |
0.025 0.040 0.040 0.060 0.090 |
||
|
3.55 |
355 |
53.9 |
2900 |
15 20 25 30 35 |
2783 3839 4895 5375 5951 |
216.1 237 240.3 279 313.6 |
0.67 0.71 0.72 0.71 0.67 |
0.249 0.356 0.454 0.587 0.770 |
0.286 0.409 0.523 0.673 0.886 |
YSF-7112 -7122 -7132 -7132 -8022 |
0.370 0.550 0.750 0.750 1.1 |
|
27.0 |
1450 |
15 20 25 30 35 |
1394 1923 2452 2692 2981 |
54 59.2 60.2 69.7 78.4 |
0.67 0.71 0.72 0.71 0.67 |
0.031 0.045 0.057 0.074 0.095 |
0.036 0.052 0.066 0.085 0.109 |
YSF-5024 -5614 -5624 -5624 -6314 |
0.040 0.060 0.090 0.090 0.120 |
||
|
4 |
400 |
60.7 |
2900 |
15 20 25 30 35 |
3980 5489 6999 7685 8500 |
274.3 300.9 305.1 354 398.2 |
0.67 0.71 0.72 0.71 0.67 |
0.453 0.646 0.824 1.064 1.384 |
0.521 0.743 0.948 1.224 1.592 |
YSF-7132 -8022 -8022 YT90S-2 YT90L-2 |
0.75 1.1 1.1 1.5 2.2 |
|
30.4 |
1450 |
15 20 25 30 35 |
1993 2749 3505 3849 4261 |
68.6 75.2 76.2 88.5 99.5 |
0.67 0.71 0.72 0.71 0.67 |
0.057 0.081 0.103 0.141 0.173 |
0.066 0.093 0.118 0.162 0.169 |
YSF-5624 -6314 -6324 -6324 -7114 |
0.090 0.120 0.180 0.180 0.250 |
T35、BFT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
4.5 |
450 |
34.2 |
1450 |
15 20 25 30 35 |
2838 3914 4991 5480 6067 |
86.8 95.2 96.5 112 126 |
0.67 0.71 0.72 0.71 0.67 |
0.102 0.146 0.186 0.240 0.317 |
0.117 0.168 0.214 0.276 0.364 |
YSF-6314 -6324 -7114 -7124 -7124 |
0.120 0.180 0.250 0.370 0.370 |
|
5 |
500 |
38.0 |
1450 |
15 20 25 30 35 |
4289 5763 7237 7907 8712 |
112.6 124.8 130 145.6 164.6 |
0.71 0.75 0.77 0.75 0.71 |
0.189 0.266 0.338 0.426 0.561 |
0.217 0.306 0.389 0.490 0.645 |
YSF-7114 -7124 -8014 -8014 -8024 |
0.250 0.370 0.550 0.550 0.750 |
|
25.1 |
960 |
15 20 25 30 35 |
2839 3815 4792 5235 5768 |
49.1 54.4 56.8 63.5 71.8 |
0.71 0.75 0.77 0.75 0.71 |
0.055 0.077 0.098 0.123 0.162 |
0.035 0.089 0.112 0.141 0.186 |
YSF-8026 |
0.370 |
||
|
5.6 |
560 |
42.5 |
1450 |
15 20 25 30 35 |
6025 8097 10168 11110 12239 |
140.9 156.1 162.6 182.1 206 |
0.71 0.75 0.77 0.75 0.71 |
0.332 0.468 0.590 0.749 0.986 |
0.382 0.538 0.686 0.861 1.137 |
YSF-7124 -8014 -8024 -YT90S-4 -4 |
0.370 0.550 0.750 1.1 1.1 |
|
28.1 |
960 |
15 20 25 30 35 |
3989 5361 6732 7355 8103 |
61.8 68.4 71.3 79.8 90.3 |
0.71 0.75 0.77 0.75 0.71 |
0.096 0.136 0.173 0.210 0.286 |
0.110 0.156 0.199 0.241 0.329 |
YSF-8026 |
0.370 |
||
|
6.3 |
630 |
47.8 |
1450 |
15 20 25 30 35 |
8579 11528 14477 15817 17426 |
178.3 197.6 205.8 230.5 260.7 |
0.71 0.75 0.77 0.75 0.71 |
0.598 0.844 1.075 1.350 1.777 |
0.688 0.971 1.236 1.553 2.044 |
YSF-8024 YT90S-4 YT90L-4 -4 YT100L-4 |
0.750 1.1 1.5 1.5 2.2 |
|
31.7 |
960 |
15 20 25 30 35 |
5680 7632 9585 10472 11534 |
78.2 86.6 90.2 101.0 114.3 |
0.71 0.75 0.77 0.75 0.71 |
0.174 0.245 0.312 0.392 0.516 |
2.00 0.282 0.359 0.451 0.680 |
YSF-8026 -8026 -8026 YT90S-6 -6 |
0.370 0.370 0.370 0.750 0.750 |
T35、BFT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
7.1 |
710 |
53.9 |
1450 |
15 20 25 30 35 |
12280 16501 20722 22641 24944 |
226.5 250.9 261.4 292.7 331.1 |
0.71 0.75 0.77 0.75 0.71 |
1.088 1.533 1.594 2.454 3.23 |
1.251 1.763 2.247 2.822 3.715 |
YT90L-4 100L1-4 100L2-4 100L2-4 112M-4 |
1.5 2.2 3 3 4 |
|
36.7 |
960 |
15 20 25 30 35 |
8130 10925 17320 14990 16514 |
99.3 110 114.6 128.4 145.2 |
0.71 0.75 0.77 0.75 0.71 |
0.316 0.445 0.567 0.713 0.938 |
0.363 0.512 0.652 0.820 1.079 |
YT90S-6 90S-6 90S-6 YT90L-6 90L-6 |
0.75 0.75 0.75 1.1 1.1 |
||
|
8 |
800 |
60.7 |
1450 |
15 20 25 30 35 |
17567 23605 29644 32389 35682 |
287.6 318.6 331.8 371.6 420.3 |
0.71 0.75 0.77 0.75 0.71 |
1.976 2.785 3.548 4.458 5.867 |
2.272 3.203 4.081 5.127 6.747 |
YT100L2-4 112M-4 132S-4 132S-4 132M-4 |
3 4 5.5 5.5 7.5 |
|
40.2 |
960 |
15 20 25 30 35 |
11630 15628 19626 21444 23624 |
126.1 139.6 131.1 162.9 184.2 |
0.71 0.75 0.77 0.75 0.71 |
0.574 0.808 0.928 1.294 1.703 |
0.660 0.929 1.067 1.488 1.958 |
YT90S-6 90L-6 90L-6 100L-6 112M-6 |
0.75 1.1 1.1 1.5 2.2 |
||
|
9 |
900 |
45.2 |
960 |
15 20 25 30 35 |
16560 22252 27944 30532 33937 |
159.5 176.7 184.1 206.2 233.2 |
0.71 0.75 0.77 0.75 0.71 |
1.034 1.456 1.856 2.331 3.069 |
1.809 1.674 2.134 2.680 3.529 |
YT100L-6 112M-6 112M-6 132S-6 132M1-6 |
1.5 2.2 2.2 3 4 |
|
10 |
1000 |
50.3 |
960 |
15 20 25 30 35 |
22716 30524 38333 41882 46141 |
197 218.2 227.3 254.5 287.9 |
0.71 0.75 0.77 0.75 0.71 |
1.75 2.467 3.143 3.948 5.197 |
2.013 2.837 3.615 4.54 5.975 |
YT112M1-6 132S-6 132M1-6 160M-6 160M-6 |
2.2 3 4 7.5 7.5 |
|
11.2 |
1120 |
56.3 |
960 |
15 20 25 30 35 |
31914 42884 53855 58841 64825 |
247 273.7 285.1 319.3 361.1 |
0.71 0.75 0.77 0.75 0.71 |
3.085 4.347 5.539 6.958 9.158 |
3.548 5.000 6.370 8.002 10.532 |
YT132M1-6 132M2-6 160M-6 160L-6 160L-6 |
4 5.5 7.5 11 11 |
BT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
2.8 |
280 |
42.5 |
2900 |
15 20 25 30 35 |
1102 1568 2304 2246 2500 |
122 134 136 157 177 |
0.64 0.68 0.69 0.68 0.64 |
0.058 0.086 0.087 0.144 0.192 |
0.067 0.099 0.100 0.166 0.221 |
YBFA-6312 -6312 -6312 -6312 YBFA-6322 |
0.180 0.180 0.180 0.180 0.25 |
|
21.5 |
1450 |
15 20 25 30 35 |
552 786 1020 1126 1253 |
30 33 34 39 44 |
0.64 0.68 0.69 0.68 0.64 |
0.007 0.010 0.014 0.018 0.024 |
0.008 0.012 0.016 0.021 0.028 |
YBFA-6314 |
0.120
|
||
|
3.15 |
315 |
47.8 |
2900 |
15 20 25 30 35 |
1750 2413 3076 3378 3739 |
162 177 180 207 235 |
0.67 0.71 0.72 0.71 0.67 |
0.117 0.167 0.213 0.273 0.364 |
0.135 0.192 0.245 0.314 0.419 |
YBFA-6312 -6322 -6332 -6332 -7122 |
0.180 0.250 0.370 0.370 0.550 |
|
23.9 |
1450 |
15 20 25 30 35 |
875 1206 1538 1689 1870 |
40 44 45 52 59 |
0.67 0.71 0.72 0.71 0.67 |
0.015 0.021 0.027 0.035 0.045 |
0.017 0.024 0.031 0.040 0.052 |
YBFA-6314 |
0.120
|
||
|
3.55 |
355 |
53.9 |
2900 |
15 20 25 30 35 |
2505 3455 4406 4838 5356 |
205 225 237 265 298 |
0.67 0.71 0.72 0.71 0.67 |
0.213 0.304 0.403 0.502 0.640 |
0.245 0.245 0.463 0.577 0.736 |
YBFA-7112 -7122 -7122 -7132 -8022 |
0.370 0.550 0.550 0.750 1.100 |
|
27.0 |
1450 |
15 20 25 30 35 |
1255 1731 2207 2423 2683 |
51 56 65 66 75 |
0.67 0.71 0.72 0.71 0.67 |
0.027 0.038 0.055 0.063 0.083 |
0.031 0.044 0.063 0.072 0.095 |
YBFA-6314 |
0.120
|
||
|
4 |
400 |
60.7 |
2900 |
15 20 25 30 35 |
3582 4935 6299 6916 7657 |
261 286 290 336 378 |
0.67 0.71 0.72 0.71 0.67 |
0.388 0.403 0.704 0.910 1.200 |
0.446 0.463 0.810 1.050 1.380 |
YBFA-7122 -8022 -8022 -8022 -90S2 |
0.550 1.100 1.100 1.100 1.500 |
|
30.4 |
1450 |
15 20 25 30 35 |
1794 2474 3155 3464 3835 |
65 71 72 84 95 |
0.67 0.71 0.72 0.71 0.67 |
0.0485 0.069 0.088 0.114 0.150 |
0.056 0.080 0.101 0.131 0.173 |
YBFA-6314 -6314 -6314 -6324 -7114 |
0.120 0.120 0.120 0.180 0.250 |
BT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
4.5 |
450 |
34.2 |
1450 |
15 20 25 30 35 |
2554 3523 4492 4932 5460 |
82 90 92 106 120 |
0.67 0.71 0.72 0.71 0.67 |
0.09 0.11 0.16 0.21 0.27 |
0.10 0.13 0.18 0.24 0.31 |
YBFA-6314 -6324 -7114 -7124 -7124 |
0.120 0.180 0.250 0.370 0.370 |
|
5 |
500 |
38.0 |
1450 |
15 20 25 30 35 |
3860 5187 6513 7136 7841 |
107 119 123 138 156 |
0.71 0.75 0.77 0.75 0.71 |
0.16 0.23 0.29 0.37 0.42 |
0.19 0.26 0.33 0.42 0.49 |
YBFA-7114 -7124 -7124 -8014 -8024 |
0.250 0.370 0.370 0.550 0.750 |
|
25.1 |
960 |
15 20 25 30 35 |
2555 3434 4313 4712 5191 |
47 52 54 60 68 |
0.71 0.75 0.77 0.75 0.71 |
0.05 0.66 0.84 0.11 0.14 |
0.05 0.76 0.97 0.13 0.16 |
YBFA-8026 |
0.370
|
||
|
5.6 |
560 |
42.5 |
1450 |
15 20 25 30 35 |
5423 7287 9151 9999 11015 |
134 146 154 173 196 |
0.71 0.75 0.77 0.75 0.71 |
0.28 0.40 0.51 0.64 0.84 |
0.33 0.46 0.59 0.74 0.97 |
YBFA-7124 -8014 -8024 -90S4 -90S4 |
0.370 0.550 0.750 1.1 1.1 |
|
28.1 |
960 |
15 20 25 30 35 |
3590 4825 6059 6620 7293 |
59 65 68 76 86 |
0.71 0.75 0.77 0.75 0.71 |
0.08 0.12 0.15 0.19 0.25 |
0.95 0.13 0.17 0.21 0.28 |
YBFA-8026 |
0.370
|
||
|
6.3 |
630 |
47.8 |
1450 |
15 20 25 30 35 |
7721 10375 13029 14235 15683 |
169 188 196 219 248 |
0.71 0.75 0.77 0.75 0.71 |
0.51 0.72 0.92 1.16 1.52 |
0.59 0.83 1.06 1.33 1.75 |
YBFA-8024 -90S4 -90L4 -90L4 100L1-4 |
0.750 1.1 1.5 1.5 2.2 |
|
31.7 |
960 |
15 20 25 30 35 |
5112 6869 8627 9425 10384 |
74 82 86 96 109 |
0.71 0.75 0.77 0.75 0.71 |
0.15 0.21 0.27 0.34 0.44 |
0.17 0.24 0.31 0.39 0.51 |
YBFA-8026 -8026 -8026 -90S6 90S6 |
0.370 0.370 0.370 0.750 0.750 |
BT35型軸流通風機性能表
|
機號№ |
葉輪直徑mm |
葉輪同速m/s |
主軸轉速r/min |
葉片角度 |
風量m3/h |
全壓Pa |
全壓效率% |
需用軸功率kw |
采用軸功率kw |
配用電機 |
|
|
型號 |
功率kw |
||||||||||
|
7.1 |
710 |
53.9 |
1450 |
15 20 25 30 35 |
11052 14851 18650 20377 22450 |
215 238 248 278 315 |
0.71 0.75 0.77 0.75 0.71 |
0.93 1.31 1.67 2.10 2.77 |
1.07 1.51 1.92 2.42 3.19 |
YBFA-90L4 100L1-4 100L1-4 100L2-4 112M-4 |
1.5 2.2 2.2 3 4 |
|
36.7 |
960 |
15 20 25 30 35 |
7317 9833 12348 13491 14863 |
94 105 109 122 138 |
0.71 0.75 0.77 0.75 0.71 |
0.27 0.38 0.49 0.6 0.80 |
0.31 0.44 0.56 0.71 0.92 |
YBFA-90S6 -90S6 -90S6 -90S6 -90L6 |
0.750 0.750 0.750 0.750 1.1 |
||
|
8 |
800 |
60.7 |
1450 |
15 20 25 30 35 |
15870 21245 26680 29150 32114 |
273 303 315 353 399 |
0.71 0.75 0.77 0.75 0.71 |
1.69 2.41 3.03 3.81 5.01 |
1.94 2.77 3.46 4.38 5.76 |
YBFA100L1-4 112M-4 112M-4 132S-4 132M-4 |
2.2 4 4 5.5 7.5 |
|
40.2 |
960 |
15 20 25 30 35 |
10467 14065 17663 19299 21262 |
120 133 125 155 175 |
0.71 0.75 0.77 0.75 0.71 |
0.49 0.69 0.88 1.11 1.40 |
0.56 0.79 0.92 1.20 1.63 |
YBFA-90S6 -90L6 -100L6 -100L6 112M-6 |
0.750 1.1 1.5 1.5 2.2 |
||
|
9 |
900 |
45.2 |
960 |
15 20 25 30 35 |
14904 20027 25150 27479 30273 |
152 169 175 196 222 |
0.71 0.75 0.77 0.75 0.71 |
0.89 1.25 1.59 1.99 2.63 |
1.02 1.44 1.83 2.29 3.02 |
YBFA100L-6 112M-6 112M-6 132S-6 132M1-6 |
1.5 2.2 2.2 3 4 |
|
10 |
1000 |
50.3 |
960 |
15 20 25 30 35 |
20444 27472 34500 37694 41527 |
187 207 216 242 274 |
0.71 0.75 0.77 0.75 0.71 |
1.50 2.11 2.69 3.38 4.45 |
1.73 2.42 3.09 3.89 5.12 |
YBFA112M-6 132S-6 132M1-6 132M1-6 160M-6 |
2.2 3 4 4 7.5 |
|
11.2 |
1120 |
56.3 |
960 |
15 20 25 30 35 |
28723 38596 48470 52957 58343 |
235 260 271 303 341 |
0.71 0.75 0.77 0.75 0.71 |
2.64 3.72 4.74 5.94 7.78 |
3.04 4.28 5.45 6.83 8.95 |
YBFA132M1-6 132M2-6 160M-6 160M-6 160L-6 |
4 5.5 7.5 7.5 11 |
聯系人：陳經理
全國400熱線電話：400-670-7798
電 話：0533-6060097
郵 箱：zbxinhuafan@163.com sales@xhblower.com
地 址： 周村區南郊鎮（原高塘鎮）工業園
xhblower
